Manual de mantenimiento y reparación de refrigeradores

UBICACIÓN DE ETIQUETAS

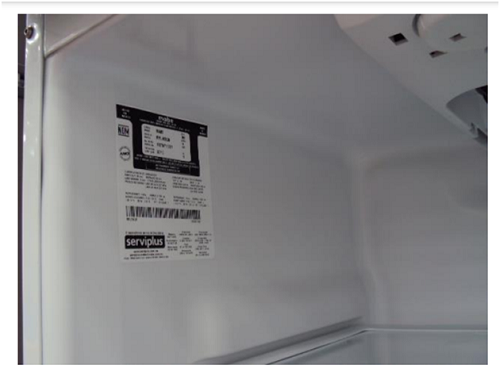

La Etiqueta Serie se ubica dentro del compartimento Enfriador, en el lateral izquierdo del liner, a la altura de la primer parrilla alimentos.

 Características y Modelos

Modelos SIRIUS “A” en marca MABE (RMS) ó GE (RGS) (ver nomenclatura)

Los modelos “A” son los modelos base de Sirius Aqua, llevan el Control de Temperatura en el interior del Compartimento Conservador, en la Caja Control, dicho Control se regula por medio de una Perilla. En cuanto a Accesorios en el Compartimento Congelador lleva 1 Parrilla y desmoldeador de hielos.

En la Puerta Congelador lleva 1 Medio Anaquel, 1 Anaquel Completo. En el Compartimento Conservador lleva 2 Parrillas, 1 Cajón Carnes 1 con su Marco de Sujeción, 1 Cajón Legumbres. En la Puerta Conservador lleva 2 Medios Anaqueles, 2 Anaqueles Completos y el tanque de agua con su compartimiento.

Modelos SIRIUS “B” en marca MABE (RMS) ó GE (RGS) (ver nomenclatura)

Los modelos “B” son los modelos Lujo, tienen un Control Externo en la Puerta Congelador, con el cuál, entre otras funciones se puede regular el nivel de frío del refrigerador.

En cuanto a Accesorios a diferencia de los modelos “A”, en el Compartimento Congelador lleva, 1 Parrilla. En el Compartimento Enfriador lleva, 1 Cajón Deli (en lugar del Cajón Carnes.

En la puerta congelador lleva el ice factory y un anaquel completo y 1 anaquel medio. En la Puerta Conservador lleva 2 Anaqueles Completos y 2 medios anaqueles.

Modelos SIRIUS “C” en marca MABE (RMS) ó GE (RGS) (ver nomenclatura)

Los modelos “C” son los modelos de Súper Lujo, adicional a lo que llevan los modelos “B”, llevan un Control Externo en la Puerta Congelador, con el cuál, entre otras funciones se puede regular el nivel de frío del refrigerador así como el Tiempo de Enfriamiento de la zona Express Chill del congelador.

Compartimiento congelador lleva la tapa para el express chill. En el compartimiento Conservador llevan el Express station que es la parrilla deslizable que va fija a una parrilla del conservador y llevan el control de temperatura externo en la puerta del congelador.

INDICACIONES GENERALES

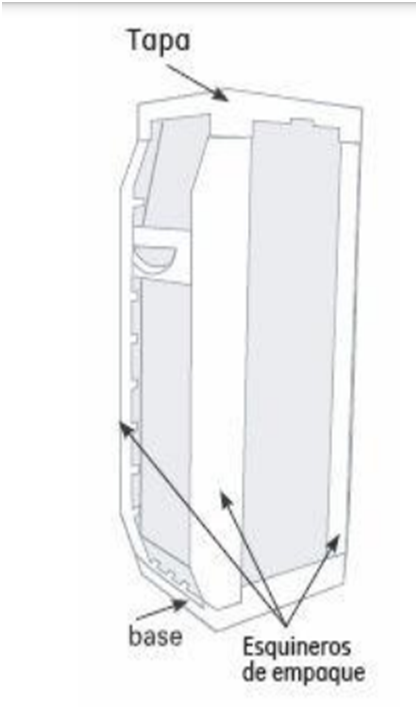

Retire las bases, empaque y demás aditamentos del mismo. Para quitar el pegamento dejado por las cintas adhesivas de sujeción, se debe de utilizar un trapo humedecido con agua y jabón neutro. Seleccione el área para ubicar el refrigerador, esta debe mantenerse limpia y sin humedad para evitar problemas de oxidación.

COLOCACIÓN DEL REFRIGERADOR

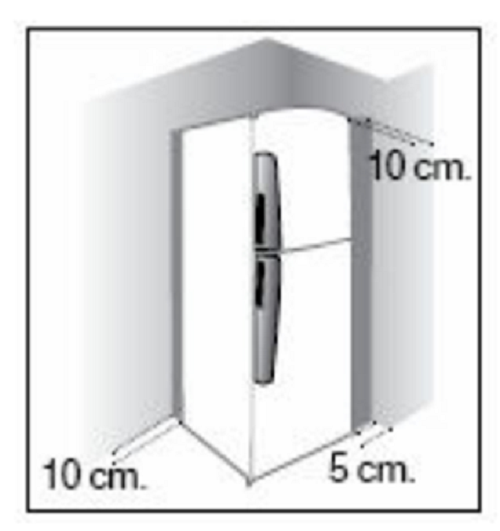

Coloque Considere las siguientes distancias mínimas para garantizar una circulación de aire adecuada, sobre todo si se va a empotrar el producto de 2 a 3 cm. en los lados, 10 cm. en la parte posterior y de 5 a 10 cm. en la parte superior.

Aléjelo de elementos que generen calor como estufas, calentadores, o exponerlo a los rayos del sol, ya que ocasionará que trabaje más y sea menos eficiente, incrementando el consumo de energía eléctrica.

No lo recargue contra la pared. Con esta medida estará garantizando un correcto desempeño del producto, impidiendo que los componentes de su refrigerador toquen directamente las paredes o muebles, evitando ruidos desagradables.

NIVELACIÓN

Para nivelar el refrigerador utilice los dos tornillos niveladores, ajústelos de manera que descansen firmemente en el piso.

La parte de enfrente deberá quedar un poco mas alta que la parte posterior dejando ligeramente inclinado hacia atrás su refrigerador, esto facilitara que las puertas cierren por si mismas y evitará la pérdida del frío.

INSTALACIÓN

Antes de conectar la clavija en el enchufe limpie el interior de su refrigerador usando un trapo o esponja suave y jabón neutro, o una solución de bicarbonato de sodio. Para una instalación adecuada se debe de tomar en cuenta lo siguiente.

Características: dependiendo el modelo y voltaje de fabricación uso residencial. Provista preferentemente con un interruptor general y circuitos independientes balanceados, protegidos por listón fusible y/o pastilla termo magnética de 18.5 a 20 A máx.

Su refrigerador está provisto de un cable tomacorriente polarizado tipo Y con cable de tierra integrado. Si el cordón de alimentación es dañado, debe ser reemplazado por el fabricante, su agente de servicio o personal calificado para evitar cualquier riesgo.



Acerca de los controles y funciones

FUNCIONES DISPLAY PUERTA CONGELADOR MODELOS INGENIOUS “B”, “C”
