Curso de ensamblaje y mantenimiento de computadoras

Componentes Básicos

Un CPU está compuesto de muchas partes diferentes estas queden ser divididas en categorías:

Aparatos periféricos (E/S). Como el monitor, teclado, impresora, bocinas, componente de la carcasa, y la misma cubierta (CPU) y medios de almacenamiento.

Conectores externos ó puerto de comunicación.

Se trata de los conectores para periféricos externos: teclado, ratón, impresora… En las placas Baby-AT lo único que está en contacto con la placa son unos cables que la unen con los conectores en sí, que se sitúan en la carcasa, excepto el de teclado que sí está adherido a la propia placa. En las ATX los conectores están todos agrupados en torno al de teclado y soldados a la placa base.

Los principales conectores son:

Son conectores externos que se utilizan para conectar un módem, Mouse, impresora u otro dispositivo periférico, hay dos tipos de puerto: puerto serie y puerto paralelo.

Teclado.

El cable del teclado corre de un conector DIN, tiene 5 patas (no en orden numérico consecutivo Bien para clavija DIN ancha, propio de las placas Baby-AT, o mini-DIN en placas ATX y muchos diseños propietarios.).

Mini-DIN

Este tipo de conector fue introducido por IBM y utilizado en equipos de “marca”,

PUERTO PARALELO

En los pocos casos en los que existe más de uno, el segundo sería LPT2. Es un conector hembra de unos 38 mm, con 25 pines agrupados en 2 hileras.

Un puerto paralelo es una interfase entre un PC y un periférico cuya principal característica es que los bits de datos viajan juntos enviando un byte completo o más a la vez. Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus. Además habrá una serie de bits de control en vías aparte que irá en ambos sentidos por caminos distintos.

El puerto paralelo más conocido es el puerto de impresora que destaca por su sencillez y que transmite 8 bits.

SERIE

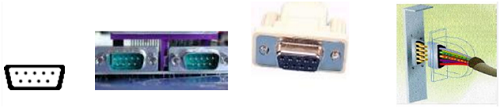

Puertos serie (COM o RS232)

Suelen ser dos, uno estrecho de unos 17 mm, con 9 pines (habitualmente “COM1” y “COM2”),

Un puerto serie es una interfaz de comunicaciones entre el PC y periféricos en donde la información es transmitida bit a bit enviando un solo bit a la vez. (En contraste con el puerto paralelo que envía varios bites a la vez). El puerto serie por excelencia es el RS-232 que utiliza cableado simple desde 3 hilos hasta 25 y que conecta PCs o microcontroladores a todo tipo de periféricos, desde terminales a impresoras y módems pasando por ratones.

Puerto para ratón PS/2

En realidad, un conector mini-DIN como el de teclado; el nombre proviene de su uso en los ordenadores PS/2 de IBM.

Puerto de juegos O puerto para joystick o teclado midi.

De tamaño algo mayor que el puerto serie estrecho, de unos 25 mm, con 15 pines agrupados en 2 hileras.

Puerto VGA

Incluyendo las modernas SVGA, XGA… pero no las CGA o EGA. Aunque lo normal es que no esté integrada en la placa base sino en una tarjeta de expansión, vamos a describirlo para evitar confusiones: de unos 17 mm, con 15 pines agrupados en 3 hileras.

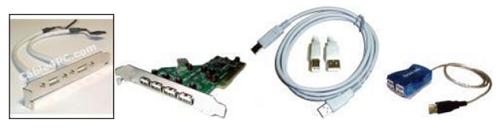

Puerto USB

En las placas más modernas (ni siquiera en todas las ATX); de forma estrecha y rectangular, inconfundible pero de poca utilidad por ahora.

El Bus de Serie Universal (USB, de sus siglas en inglés Universal Serial Bus) provee un estándar de bus serie para conectar dispositivos a una computadora (generalmente a un PC). Un sistema USB tiene un diseño asimétrico, que consiste en un solo servidor y múltiples dispositivos conectados en una estructura de árbol utilizando concentradores especiales. Se pueden conectar hasta 127 dispositivos a un solo servidor, pero la suma debe incluir a los concentradores también, así que el total de dispositivos realmente usables es algo menor. El Bus de Serie Universal (USB, de sus siglas en inglés Universal Serial Bus) provee un estándar de bus serie para conectar dispositivos a una computadora (generalmente a un PC). Un sistema USB tiene un diseño asimétrico, que consiste en un solo servidor y múltiples dispositivos conectados en una estructura de árbol utilizando concentradores especiales. Se pueden conectar hasta 127 dispositivos a un solo servidor, pero la suma debe incluir a los concentradores también, así que el total de dispositivos realmente usables es algo menor.

El IEEE 1394 o FireWire es un estándar multiplataforma para entrada/salida de datos en serie a gran velocidad. Suele utilizarse para la interconexión de dispositivos digitales como cámaras digitales y videocámaras a PCs.

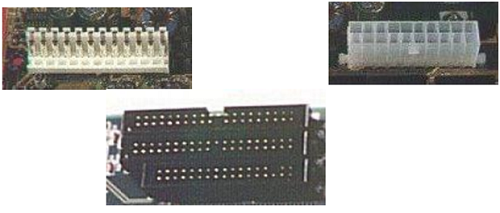

Conectores Internos

Bajo esta denominación englobamos a los conectores para dispositivos internos, como puedan ser la disquetera, el disco duro, el CD-ROM o el altavoz interno, e incluso para los puertos serie, paralelo y de joystick si la placa no es de formato ATX. En las placas base antiguas el soporte para estos elementos se realizaba mediante una tarjeta auxiliar, llamada de Input/Output o simplemente de I/O.

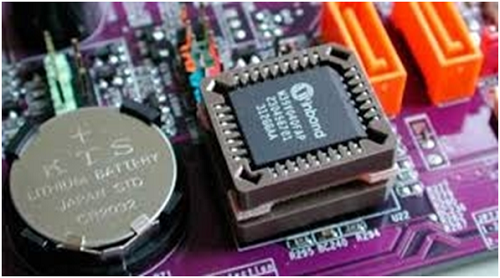

Pila

La pila del ordenador, o más correctamente el acumulador, se encarga de conservar los parámetros de la BIOS cuando el ordenador está apagado. Sin ella, cada vez que encendiéramos tendríamos que introducir las características del disco duro, del chipset, la fecha y la hora… Se trata de un acumulador, pues se recarga cuando el ordenador está encendido. Sin embargo, con el paso de los años pierde poco a poco esta capacidad (como todas las baterías recargables) y llega un momento en que hay que cambiarla. Esto, que ocurre entre 2 y 6 años después de la compra del ordenador, puede vaticinarse observando si la hora del ordenador “se retrasa” más de lo normal.

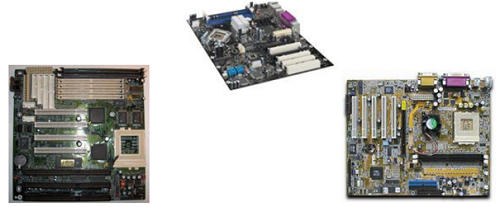

Motherboard o Tarjeta Madre

La placa base, placa madre o tarjeta madre (en inglés motherboard) es la tarjeta de circuitos impresos que contiene, normalmente: el microprocesador, circuitos electrónicos de soporte, ranuras para conectar parte o toda la RAM del sistema, la ROM y ranuras especiales (slots) que permiten la conexión de tarjetas adaptadoras adicionales. Estas tarjetas suelen realizar funciones de control de periféricos tales como monitores, impresoras, unidades de disco, etc.

Básicamente, una placa base se diseña para realizar las tareas de entregar y distribuir a los componentes y dispositivos integrados ó que puedan ser conectados:

Energía eléctrica.

Señales de temporización.

Señales de sincronismo.

Comunicación de datos.

Control.

El conjunto de circuitos integrados que componen las placas base de los PC actuales, conocido como chipset, se compone del NorthBridge y SouthBridge. El NorthBridge controla las funciones de acceso hacia y entre el microprocesador, la memoria RAM, el puerto gráfico AGP, y las comunicaciones con el SouthBrigde. El SouthBridge controla los dispositivos asociados como son la controladora de discos IDE, puertos USB, Firewire, SATA, RAID, ranuras PCI, ranura AMR, ranura CNR, puertos infrarrojos, disquetera, Lan y una larga lista de todos los elementos que podamos imaginar integrados en la placa madre.

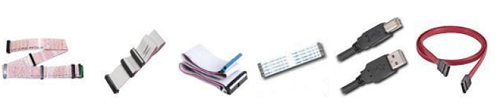

Tipos de Bus de Datos (Cables de Datos)

Los buses

Son el conjunto de líneas o caminos por los cuales los datos fluyen internamente de una parte a otra de la computadora (CPU, disco duro, memoria). Puede decirse que en las computadoras modernas hay muchos buses, por ejemplo entre los puertos IDE y los drives, entre una placa Aceleradora de video y la memoria Ram, entre el MODEM y el Chipset, etc.

Los buses básicos son:

El bus interno (bus de datos), o sea el que comunica los diferentes componentes con la CPU y la memoria RAM, formado por los hilos conductores que vemos en el circuito impreso de la placa, y el bus de direcciones.

El bus de expansión constituido por el conjunto de slots o ranuras en donde se insertan placas independientes de sonido, video, MODEM, etc.

El BUS EISA. mide sólo 8,5 cm. contiene 198 pines y transmite a 8 bit (Extended Industry Standard Architecture). Fue desarrollado por el llamado “Banda de los nueve” (AST, Compaq, Epson, Hewlett-Packard, NEC, Olivetti, Tandy, Wyse y Zenith) como una alternativa a la patente de IBM para el bus Micro Channel.

BUS ISA (Industry Standard Architecture)

Fue iniciado a inicio de 1980 en los laboratorios de IBM en Boca Ratón Florida introducida en 1981, tiene 98 pines y 16 bits. Transmite un ancho de banda de 8 MHz y ofrecen un máximo de 16 MB/s. Miden unos 14 cm y su color suele ser negro.

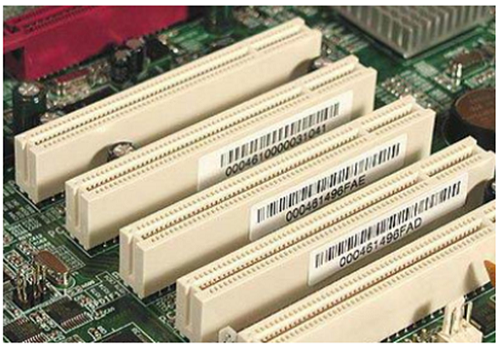

RANURAS PCI

Dado a conocer por Intel en 1993, Miden unos 8,5 cm. Tiene 120 pines y Transmiten a 32 bits El actual PCI (Peripheral Component Interconnect), y generalmente son blancas, cuyo ancho de banda es de 64 bits. Es el bus local estándar en las motherboards actuales. El nombre abreviado proviene de Peripheral Component Interconnect y fue dado a conocer por Intel en 1993. PCI es un bus local compuesto por líneas físicas que permiten comunicar el Microprocesador con otro componente. Los puntos de conexión de los componentes son los SLOTS o puertos de expansión que se observan en las motherboards, como bloques de plástico blanco.
