Como medir capacitores sobre la placa con simple TRUCO

Bienvenidos al canal de practicas de electrónica, el día de hoy se puede observar una placa de la fuente de un televisor porque se va a explicar como medir capacitores o condensadores que se encuentran sobre la placa sin necesidad de sacarlos.

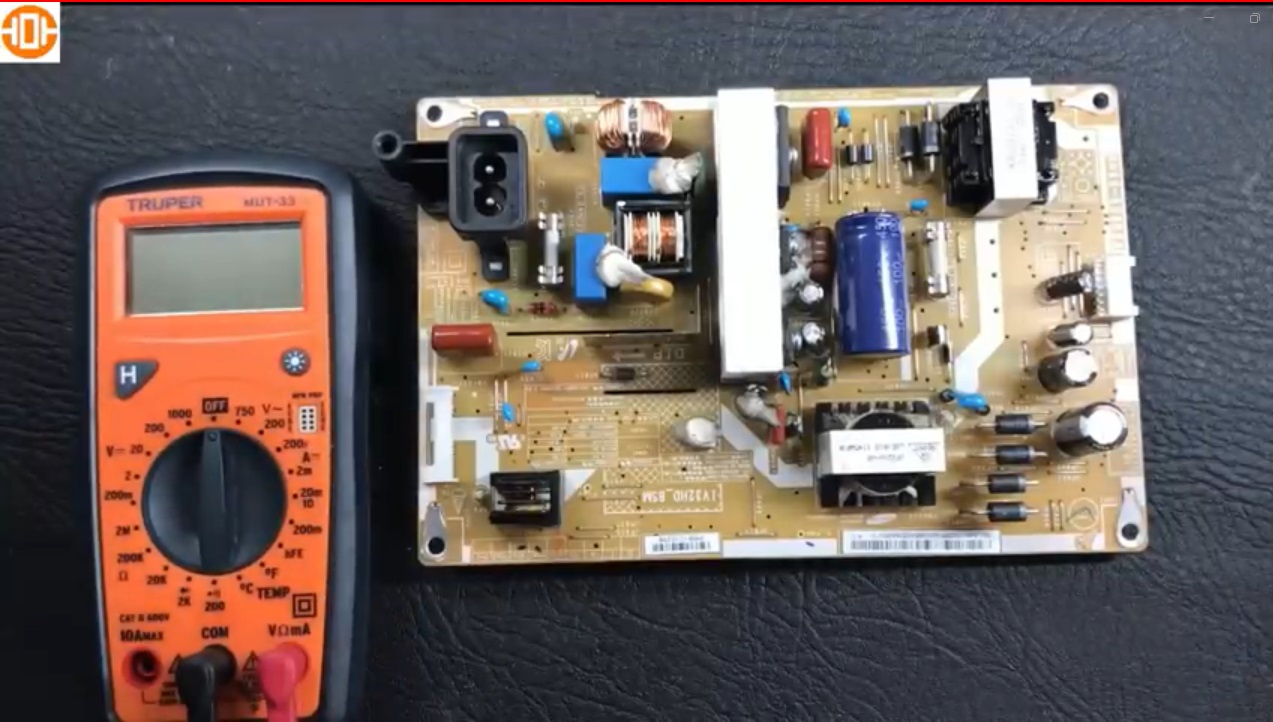

Para realizar esto se necesita la ayuda de un multímetro digital, para poder explicar la técnica que se puede usar y verificar o medir capacitores que se encuentre en la placa, este método es muy practico ya que cuando se esta haciendo una reparación en ocasiones se quiere verificar componentes sobre la placa sin necesidad de sacarlo, esto no quiere decir que en algún momento toque sacarlo pero ya teniendo una verificación en la placa algo que indique el capacitor este dañado para ahí si sacarlo.

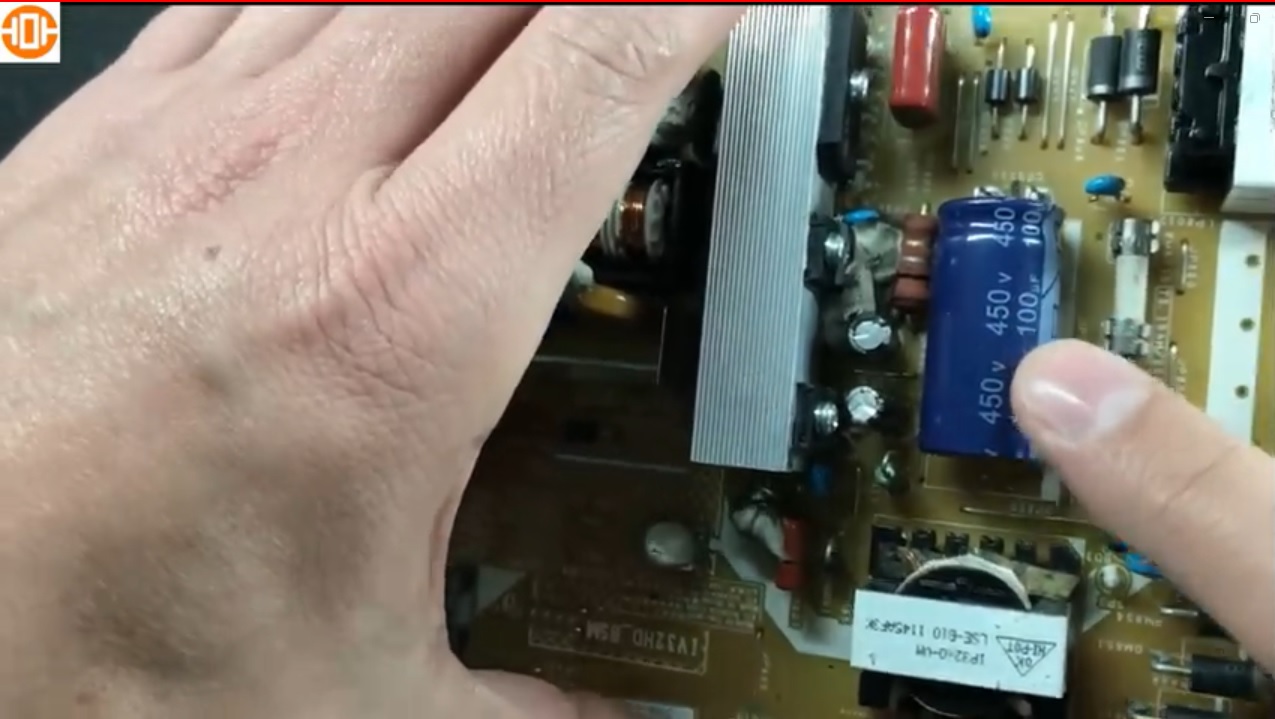

Entonces para comenzar con este método lo primero que se debe hacer es en una placa como ésta que es una placa de un televisor pero es una fuente conmutada si se observa hay capacitores acá que indican que pueden llegar a cargarse con un voltaje bastante alto.

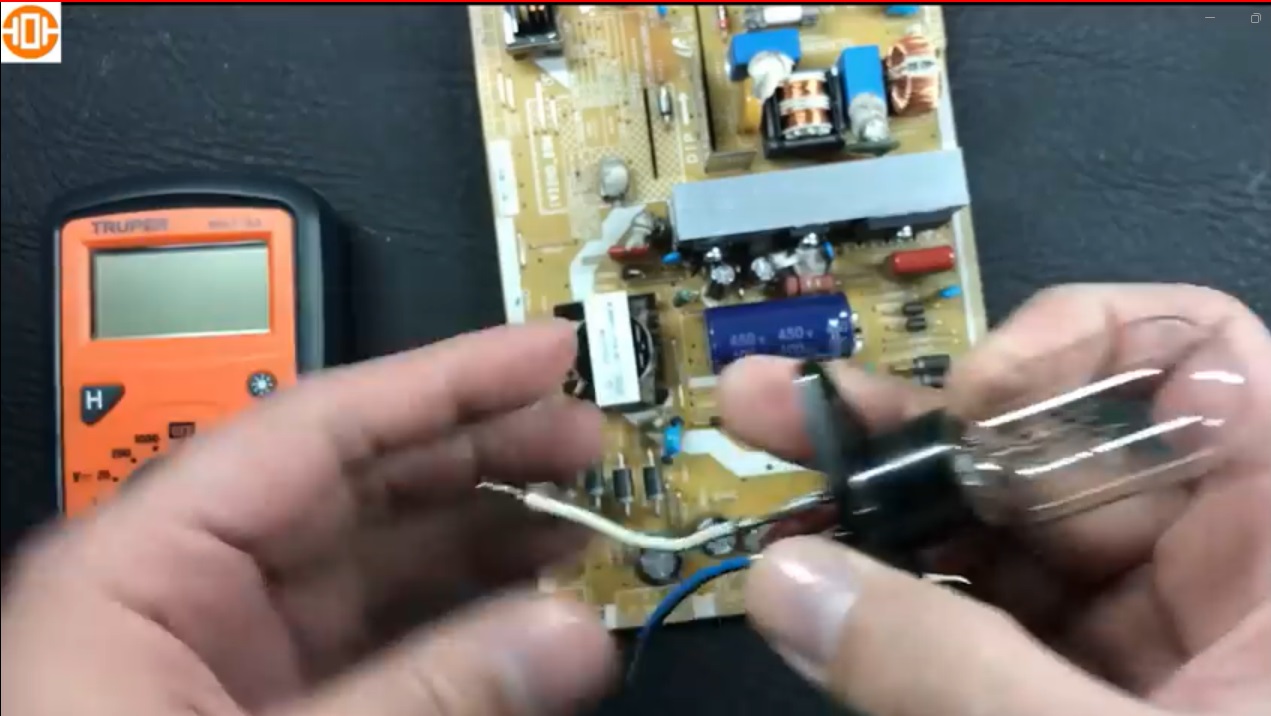

Entonces los capacitores que nos indiquen voltajes altos vamos a descargarlo principalmente lo descargo con un foco de microondas.

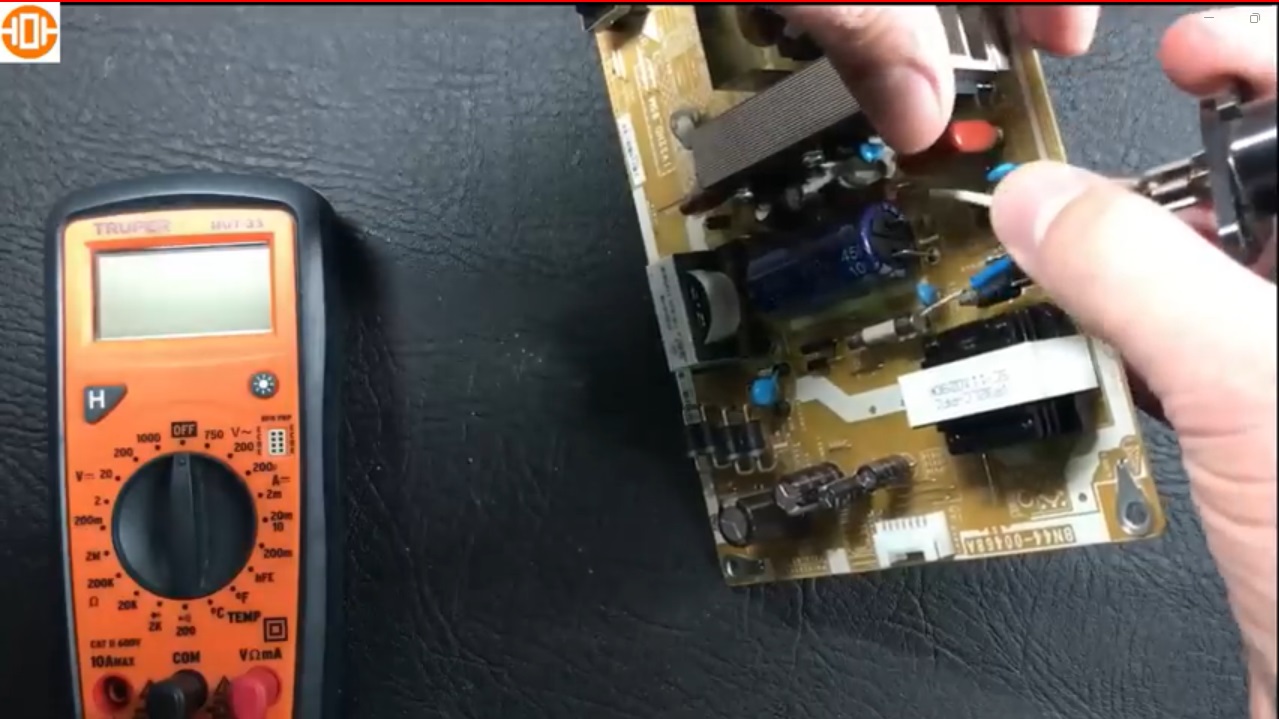

Simplemente haciendo contacto entre los dos terminales, entonces si está cargado el foco este de repente hace un destello o no hace nada.

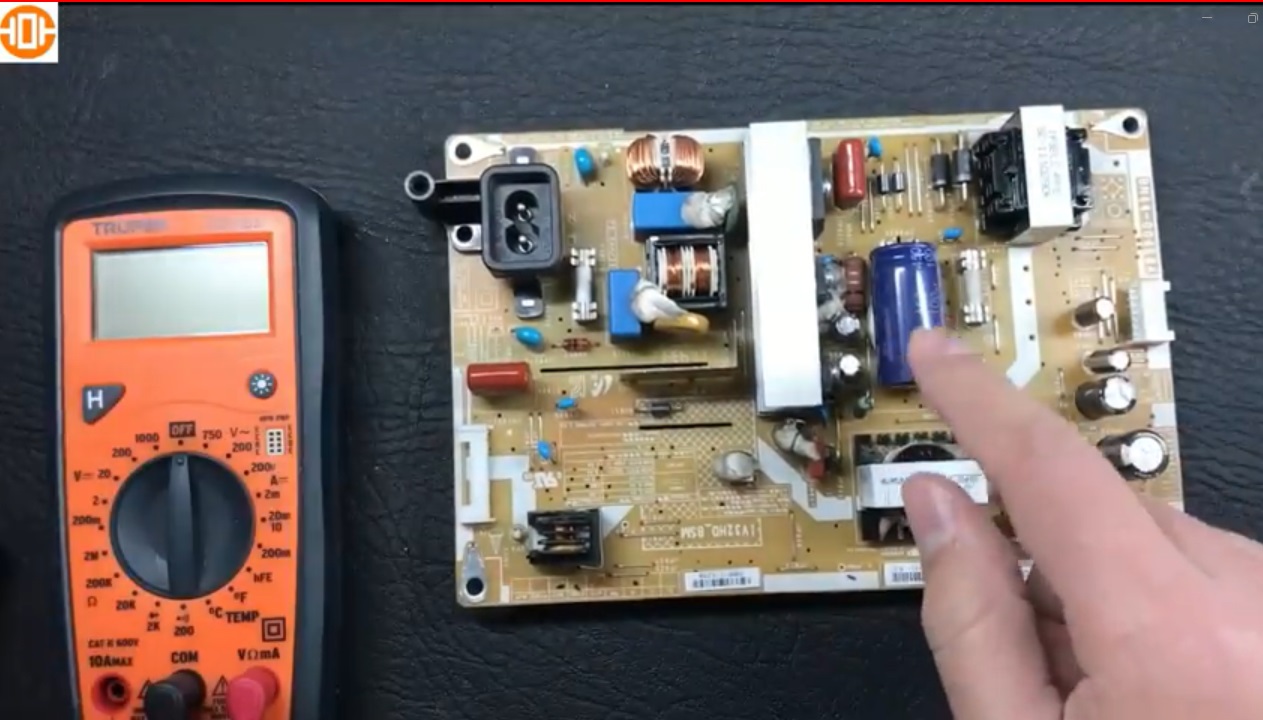

Entonces bueno los capacitores que se descargan son este tipo de capacitor que es electrolítico.

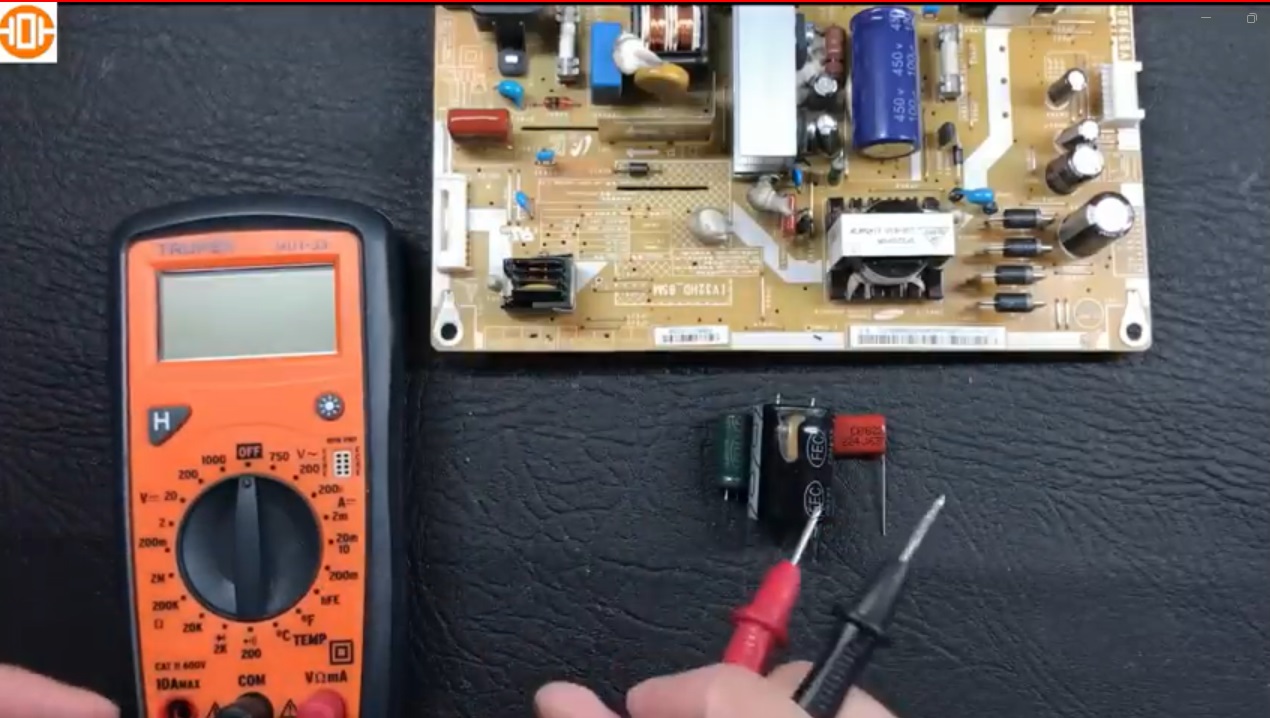

Antes de comenzar a hacer esto acá, se tienen unos capacitores y es importante hablar algo de teoría antes. Porque obviamente todos estos capacitores aquí, pues están mezclados en la electrónica. Y vamos a hacer unas primeras mediciones con capacitores que están por fuera. Pero es para que ustedes entiendan este método que les voy a enseñar.

Para realizar la verificación de capacitores se va hacer en la escala de ohmios fíjense que aquí tengo la escala de ohmios va desde 2 kilohmios que está aquí abajo hasta 2 mega ohmios.

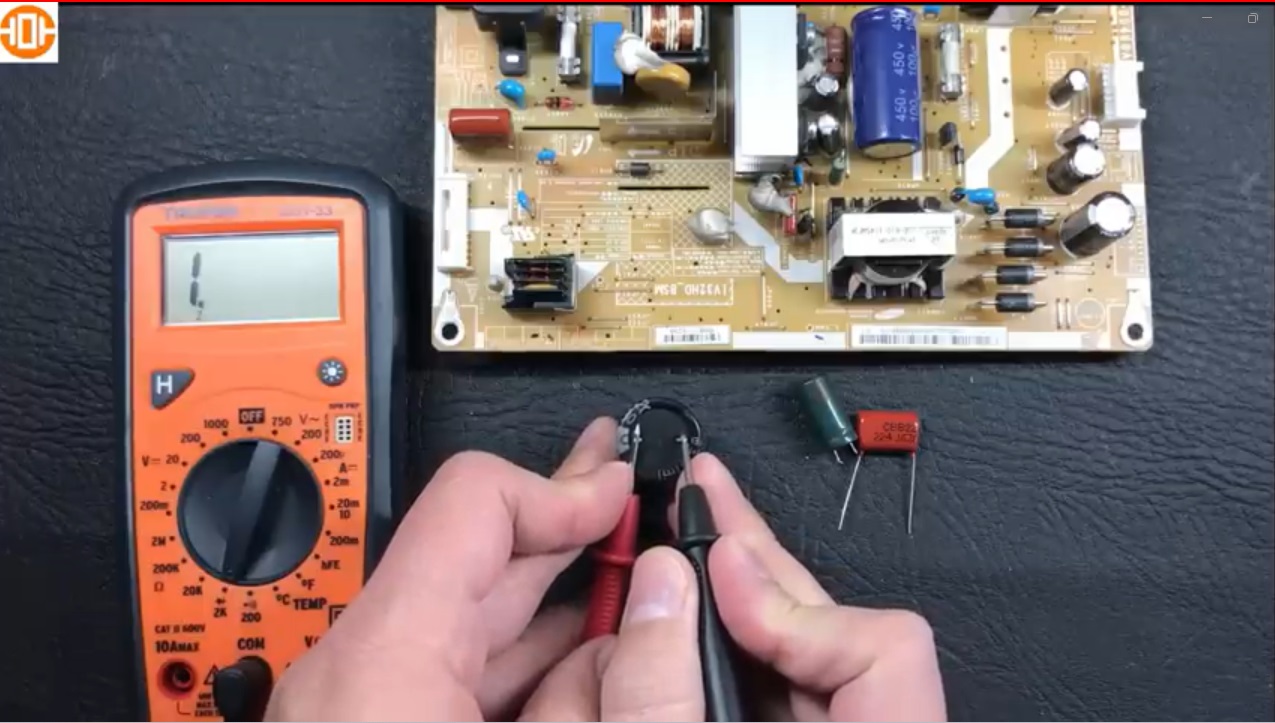

Entonces fíjense si se coloca el multímetro en 2 kilohmios entonces lo que va a pasar si se verifica el capacitor no pasa nada ustedes van a medir por ambos lados o sea miden de esta forma y se voltea observa lo que pasa hace algo parecido entonces básicamente este es el comportamiento normal de un capacitor que es lo que estamos haciendo cuando lo estamos midiendo en esta escala lo que se hace es que le esta inyectando algo de corriente el capacitor se está cargando a un cierto voltaje y luego queda el circuito abierto y por eso es que siempre queda así. Si él no quedara de esa forma, quiere decir que habría fuga. Pero, como quedó cargado de un lado, cuando lo cargo del otro, como el voltaje va a ser diferente, va a ser contrario, hace lo mismo, pero como a la inversa.
